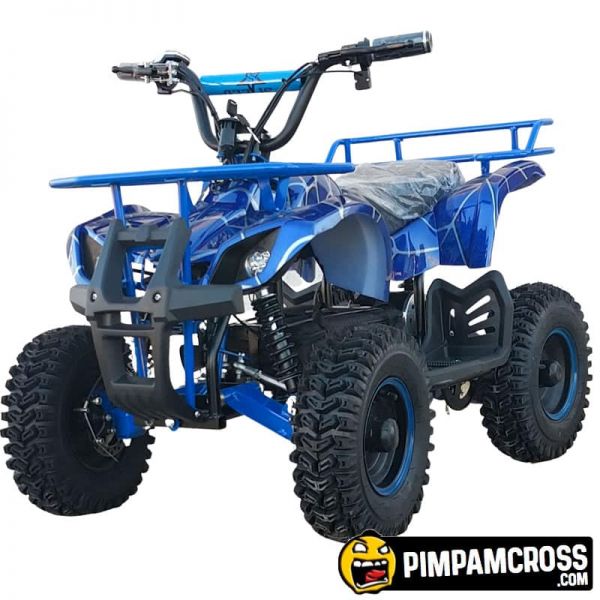

El Quad Hammer de 1000W de Pimpamcross, es un quad de nuestro catálogo enfocado a niños de 4 a 11 años. Es una de nuestras alternativas eléctricas a los vehículos de gasolina.

Se trata de un Quad de 1000W (48V) con cuatro batería de 12v y 21h. Se carga mediante cargador que viene incluido. Tiene un tiempo de carga estimado de 6 horas.

Este quad pequeño pero robusto puede llegar a 30km/h. Aunque tiene mecanismos de seguridad como limitador de velocidad en tres etapas. 10km/h, 20km/h y 30km/h respectivamente.

También dispone de una caja de cambios automática con posibilidad de marcha atrás así como frenos delanteros y traseros de disco.

Es uno de nuestros productos estrella en el sector eléctrico de nuestro catálogo enfocado a los pequeños.

Montaje del Quad Electrico

Como ya hemos explicado en muchos artículos nuestro productos, salvo excepciones, no llegan montados al 100%. Sobre todo por motivos de seguridad del producto. Al ir en jaulas se protegen de todo tipo de golpes, vuelcos e imperfecciones, pero nos impide enviarlos montados.

Queremos hacer guías para que nuestros clientes puedan montar cada producto con ayuda de una pequeña guía (Video y texto). En este artículo queremos mostraros paso a paso todo el proceso de montaje del Quad Hammer. El articulo es escrito con imágenes del video. Si lo prefieres al final tendreis el video que resume todo el proceso.

Empezamos a montar el Quad de 1000W

Desembalando el Quad

Recibiréis una caja de cartón grande donde dentro tendreis el Quad cubierto por una jaula. Lo primero es que abráis la caja y sin romperla saqueis el quad. Es importante que si se puede lo hagáis entre dos, facilita mucho todo el montaje y todo es más divertido en familia o entre amigos.

La jaula es facil de desmontar, solo teneis que desatornillar las extremos y se abre fácilmente. Siempre es recomendable guardar todas las piezas por si hay que enviar el quad por cualquier golpe a nuestro taller, llegue en buenas condiciones y sin golpes adicionales.

Por último os recomendamos tener una zona elevada donde poder montar el quad con toda la facilidad. También una mesa donde dejar todas las piezas para montarlas y tenerlas controladas y ordenadas.

Vais a encontrar desde piezas pequeñas como los fusibles, llaves, herramientas o tornillos hasta piezas grandes como las ruedas del quad, embellecedores o todas las piezas de la parte delantera. Importante tener todo ordenado y controlado.

Ruedas inferiores

Lo primero que vamos a montar son las ruedas traseras. Debéis fijaros que en la barra saliente donde va colocada la rueda tenemos una pequeña hendidura rectangular con los bordes curvos. Debemos colocar en ese hueco la pieza de la foto.

Si nos fijamos en los neumáticos en la parte central, por donde pasaremos la barra de metal para poner las ruedas está la forma de la pequeña hendidura ya marcada.

Para introducir los neumáticos simplemente debemos colocar el agujeros central del neumático con la misma forma que la barra con la pieza de la hendidura.Ten en cuenta de que por un lado tendrá un pequeño sobresalto para que encaje y no baile.

Una vez introducidas las ruedas volvemos a colocar los tornillos y apretamos con toda la fuerza que podamos. Debe quedar bien apretado. Podéis utilizar la llave fija o de carraca. Si tenéis máquina de alguna de ellas os ayudará más aún. También podéis usar una llave de 23MM.

Ruedas delanteras

Las ruedas delanteras también son muy sencillas de montar. Tan solo tenemos que fijarnos en la parte delantera en los dos lados. Veremos un tornillo puesto en vertical. Debemos desatornillar y sacar el tornillo. La pieza de la que hablamos es la de la fotografía.

Una vez sacado debemos meter la rueda. La rueda encaja perfectamente con la pieza, tan solo debemos volver a colocar el tornillo. y apretarlo con fuerza. Es algo muy sencillo. Os recomendamos ver el video para que quede todo mucho más claro.

Este paso puede ser un poco incómodo de atornillar. Aún así insistir hasta que la pieza quede bien asegurada.

Conectar las ruedas con el volante

El chasis de las ruedas delanteras tienen un agujero más en la pieza que conecta con el volante. Debemos conectar la rótula(Lo que vemos en la foto) a la rueda para que se pueda ejercer el movimiento. Hacerlo tal como vemos en la foto.

Simplemente debemos cuadrar el agujero de la rótula junto con el de la pieza de la rueda y atravesamos el tornillo. Recuerda como siempre te recordamos que quede bien apretado.

Montaje del Manillar del Quad

Utilizaremos las piezas que vemos en la foto a continuación. Son cuatro piezas para conectar los tornillos y los tornillos correspondientes.

En la zona del manillar veremos la placa para atornillar el manillar. Simplemente tenemos que atornillar las piezas que os hemos mostrado en los agujeros correspondientes. El tope del tornillo debe quedar en la parte superior.

Parte delantera

Utilizaremos cinco tornillos para los cinco enganches que tenemos en la pieza. Podemos encontrar 2 enganches en la parte superior, dos en a media altura y finalmente uno en la parte inferior.

El proceso es solo colocar los tornillos bien apretados, resulta muy fácil y sencillo de hacer.

Embellecedores de Llantas

Ahora usaremos todos los tornillos que nos quedan. Deberías tener 16 tornillos ya que son cuatro por cada rueda.

Solo debemos encajar los agujeros del embellecedor con los de la llanta y apretamos con fuerza. Así con todas las ruedas.

Los embellecedores no es algo obligatorio de montar, tiene una finalidad estética, sin embargo recomendamos montarlos.

Parte Trasera

Ahora montaremos la rejilla de detrás. Es tan sencilla como el para golpes de la parte delantera. Tenemos tres agujeros para encajar la rejilla al chasis.

Colocamos el chasis acorde con los agujeros y pasamos los tornillos por abajo, simplemente aseguramos bien la pieza, apretamos los tornillos y ya quedaría montado.

Fusible y carga inicial

Antes de utilizar el quad es importante que coloqueis el fusible. En la parte central del quad, en la parte inferior tendreis una especie de caja con cremallera. Dentro tendreis las baterías. Dentro de la caja en uno de los extremos siguiendo los cables estará un caja pequeña. Dentro debemos añadir el fusible. Puede que salga una pequeña chispa momentanea. A veces da un pequeño susto, pero es algo habitual.

Una vez puesto, nuestra recomendación es que cargueis el quad hasta un 80% de su carga antes de utilizarlo.

Video Montaje del Quad Eléctrico Hammer 1000W
